Cambiar el cuadro eléctrico de una casa antigua

El cuadro eléctrico es la pieza que decide si un fallo en tu casa acaba en un susto o en un incendio. Y sin embargo es lo último en lo que se fija la gente cuando compra un piso. Si el tuyo todavía tiene fusibles de porcelana, o una sola palanca para toda la vivienda, está pidiendo el cambio a gritos.

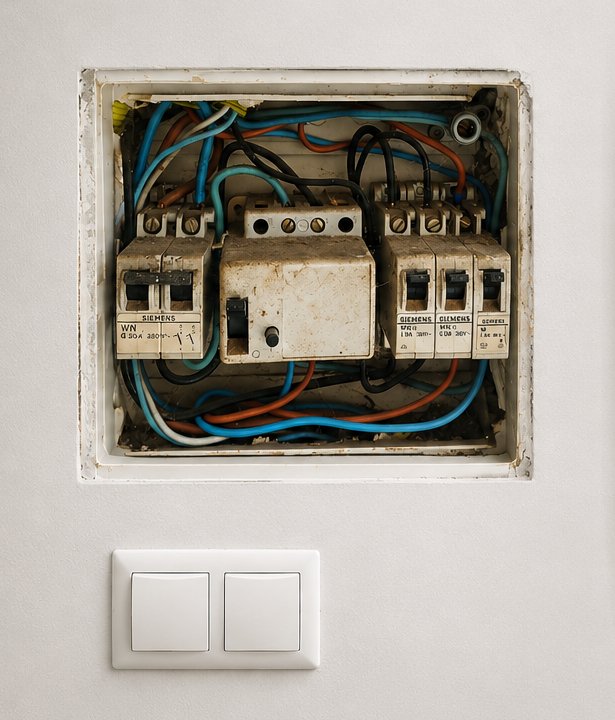

Antes

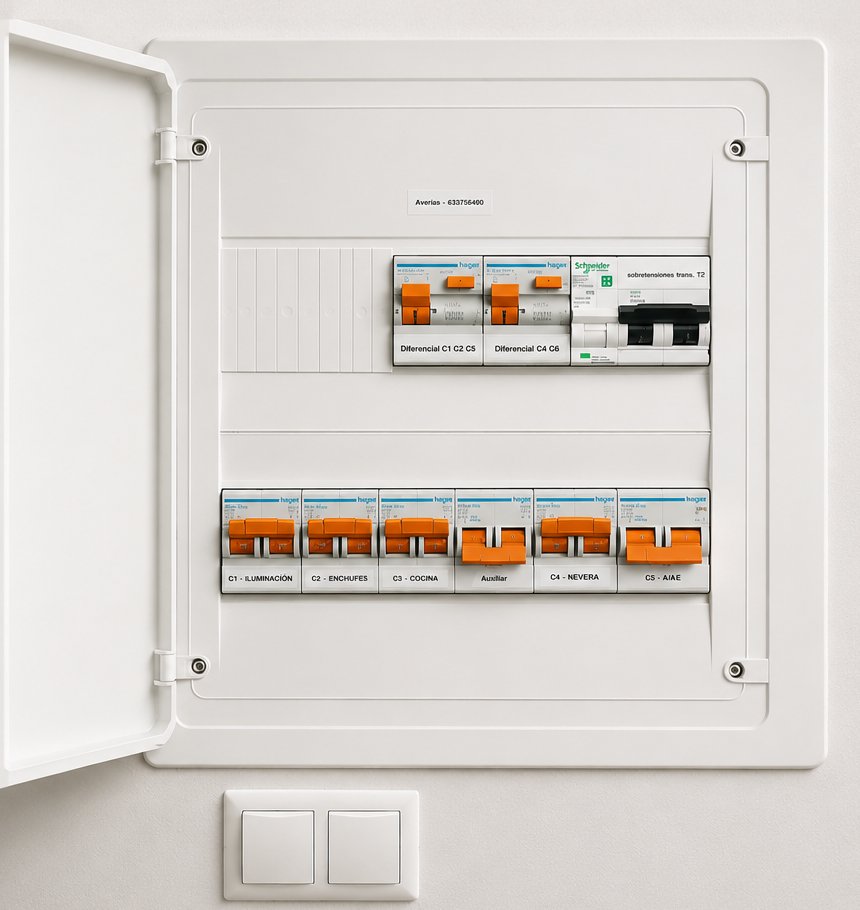

Después

Siete señales de que tu cuadro está obsoleto

1. Fusibles de porcelana o de rosca. Si para reponer «cambias el plomo», tu instalación es anterior a los años setenta. No hay más que hablar.
2. No hay diferencial. El diferencial es el que te salva de una electrocución. Si no lo tienes, no hay ninguna protección de personas.
3. Un solo automático para toda la casa. Cuando salta, te quedas a oscuras entera y no hay forma de saber qué lo provocó.
4. Los enchufes no tienen toma de tierra. Señal casi segura de que la instalación completa está sin renovar.
5. El diferencial salta a menudo. Varias veces por semana no es «cosa de la humedad»: es una fuga real.
6. Huele a quemado o hay plástico amarilleado en el cuadro o en algún enchufe. Eso es sobrecalentamiento. Llama ya.
7. Saltan los plomos al enchufar la vitro y el horno a la vez. O te falta potencia, o los circuitos están mal repartidos.

Qué lleva un cuadro que cumple el REBT

El Reglamento Electrotécnico de Baja Tensión marca los mínimos. Un cuadro actual de vivienda lleva, de izquierda a derecha:

Cuántos circuitos necesitas

Una vivienda con electrificación básica lleva cinco circuitos independientes como mínimo: iluminación, tomas de uso general, cocina y horno, lavadora y lavavajillas, y tomas de baño y cocina. Si tienes aire acondicionado, placa de inducción o un punto de recarga para el coche, se añaden circuitos y probablemente haga falta subir a electrificación elevada.

Repartir bien los circuitos no es burocracia: es lo que hace que cuando salta la lavadora, no se te apague también el frigorífico.

Trucos que marcan la diferencia

Pide dos diferenciales, no uno

Con un único diferencial, cualquier fuga deja la casa entera sin luz —incluido el congelador, y te enteras al volver de vacaciones. Con la instalación repartida en dos diferenciales, una avería solo tumba media casa. Cuesta poco más y el día que pase lo agradeces.

Diferencial superinmunizado si estás en el rural

En zonas con red aérea y tormentas frecuentes, los diferenciales estándar saltan por transitorios que no son averías. Un modelo superinmunizado (clase A-SI) filtra esos falsos disparos. En muchos puntos de la provincia de Ourense compensa de sobra.

Exige que quede etiquetado

Un cuadro sin etiquetar es un cuadro a medio terminar. Cada automático debe llevar escrito qué alimenta. Es gratis para el instalador y a ti te ahorra media hora de prueba y error cada vez que pase algo.

Deja huecos libres

Pide una caja con un 30 % de espacio de reserva. Dentro de unos años querrás añadir el circuito del aire acondicionado, una placa solar o el cargador del coche, y agradecerás no tener que cambiar la caja entera otra vez.

Cuánto cuesta

No publicamos tarifas, porque el precio real depende de lo que haya en cada caso y cualquier cifra puesta aquí sin ver la instalación sería un número inventado. Vamos, lo miramos y te pasamos un presupuesto cerrado y desglosado por escrito. La visita y el presupuesto no cuestan nada.

Son cifras orientativas para la zona de Ourense; el precio real depende del número de circuitos, de si hay que picar pared y del estado de la instalación existente.

El boletín eléctrico

El Certificado de Instalación Eléctrica, lo que todo el mundo llama boletín, lo emite un instalador autorizado y se registra en Industria. Lo vas a necesitar para:

• Dar de alta la luz en una vivienda que lleva tiempo sin suministro.
• Aumentar la potencia contratada.
• Instalaciones con más de 20 años sin revisión, cuando la compañía lo reclama.
• Después de una reforma que haya tocado la instalación.

Ojo con esto: nadie puede emitirte un boletín de una instalación que no cumple. Si alguien te lo ofrece «sin mirar nada», huye. Lo que estás comprando es un papel que no te protege de nada y que, si hay un siniestro, puede dejarte sin cobertura del seguro.

Cómo es el día de la sustitución

1. Se avisa a la comunidad y se corta el suministro desde el contador.
2. Se identifica y etiqueta cada circuito existente antes de desmontar nada.
3. Se monta la caja nueva y se colocan las protecciones en el carril.
4. Se conecta circuito a circuito, comprobando cada uno al conectarlo.
5. Se mide la resistencia de tierra y se prueba el disparo del diferencial con el botón de test y con equipo de medida.
6. Se etiqueta, se cierra y se emite el certificado.

En una vivienda normal es trabajo de medio día o un día, y te quedas sin luz solo unas horas. Si además hay que renovar la instalación interior, ya hablamos de una obra de varios días con picado de paredes.
